    首頁 > 產品族譜 > NOTE-AB軸系列氣浮轉臺

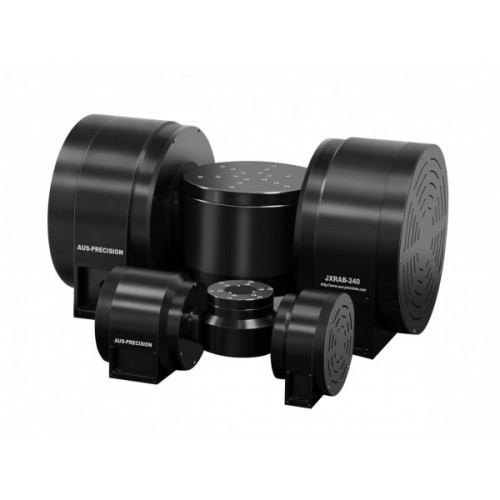

    NOTE-AB軸系列氣浮轉臺
    點擊圖片查看原圖
    產品: 瀏覽次數:349NOTE-AB軸系列氣浮轉臺
    品牌: 瑞邦精控
    單價: 面議
    最小起訂量:
    供貨總量:
    發貨期限: 自買家付款之日起 3 天內發貨
    有效期至: 長期有效
    最后更新: 2024-04-22 11:14
      詢價
    詳細信息

    產品特點



    ?  閉式氣浮軸承結構                                                        ?  精準回零點位置

    ?  正交性 2~10arc sec                                                       ?  直驅零齒槽效應

    ?  軸心線重合度 2~10μm                                                 ?  解決氣浮抱死問題




    應用領域

    NOTE-AB軸系列氣浮轉臺,高精度的正交性和軸心線重合度、納米級跳動誤差,用于曲面精密加工、曲面測量等高精度行業。



    結構特點

    閉式氣浮軸承,雙氣路結構設計,使徑向有出色的載荷力,作為臥式A軸使用,可帶動B軸旋轉,B軸也具有出色的徑向負載,和高徑向剛度,AB軸的正交性好,相交度高;解決氣浮軸抱死的問題,瑞邦精控有成熟的經驗。無齒槽力矩電機驅動使氣浮轉臺平穩轉動。



    精度性能

    AB軸氣浮轉臺定位精度±0.5arc sec,重復定位精度≤0.5arc sec,同步軸向跳動誤差10nm,同步徑向跳動誤差50nm,擺角誤差3μrad,正交2~10arc sec,軸向線重合度2~10μm。



    閉環反饋

    圓光柵閉環反饋,運用高性能控制系統,分辨率優于0.01arc sec,結構設計上,氣浮轉臺能精準回到零點位置。



    線纜管理

    優化線纜管理,A軸旋轉時防止B軸線性纏繞。可定制滑環,滿足高速度穩定性或高精度慣性導航測試的應用。







    規格指標

    型號

    單位

    NOTE-AB-100-50

    NOTE-AB-200-100




    軸號

    A

    B

    A

    B


    行程

    °

    ±90

    360

    ±90

    360


    臺面直徑

    mm

    114

    80

    148

    114


    補償后定位精度

    Plus (1)

    arc sec

    ±0.5

    ±0.5

    ±0.5

    ±0.5

    標準值

    ±1

    ±1

    ±1

    ±1



    雙向重復定位精度

    Plus (1)

    arc sec

    ≤0.5

    ≤0.5

    ≤0.5

    ≤0.5

    標準值

    ≤1

    ≤1

    ≤1

    ≤1



    軸向跳動誤差 (2)

    Plus (1)

    nm

    10

    10

    10

    10

    標準值

    250

    250

    250

    250



    徑向跳動誤差 (2)

    Plus (1)

    nm

    50

    50

    50

    50

    標準值

    300

    300

    300

    300



    正交性

    Plus (1)

    arc sec

    2

    2

    2

    2

    標準值

    10

    10

    10

    10



    軸心線重合度

    Plus (1)

    μm

    2

    2

    2

    2

    標準值

    10

    10

    10

    10



    電子分辨率 (3)

    arc sec

    0.01

    0.01

    0.01

    0.01


    最大速度 (空載) (4)

    °/s

    180

    360

    180

    360


    最大負載

    kg

    3

    5




    供氣壓力 (5)

    MPa

    0.5±0.05





    注:

    以上為單軸精度指標,在潔凈間內測試,溫度20℃±0.5℃,濕度40%~60%RH,振動等級VC-F,測試點在轉動臺面上25mm處,測試速度10deg/s,Renishaw激光干涉儀及自帶分析方法測量,精度測試與負載尺寸及測試點高度有關,環境的變化會導致精度變化,如需非標準測試,請咨詢我們。

    1. Plus值為高精度指標,是標準值的升級版。

    2. 軸向和徑向跳動為同步跳動誤差,測微儀和標準球測量,計算為最大值-最小值-標準球誤差-同心度。

    3. 電子分辨率取決編碼器線數及控制器的細分倍數。

    4. 空載條件下指標,最大轉速取決于負載大小。

    5. 為保護氣浮軸承建議加裝壓力保護開關。壓縮空氣必須是清潔的(過濾至0.25μm或更佳,ISO8573-1),無水(壓力露點-20℃,ISO8573-1級別3)及無油(ISO8573-1級別1)。

    訂購信息

    型號

    NOTE-AB

    -100-50

    -PLUS

    -1

    -3

    -Y

    -Y

    描述

    AB軸氣浮轉臺

    A軸轉動臺面φ114mm,B軸轉動臺面φ80mm

    PLUS高精度版

    增量式光柵1Vpp反饋

    線纜長度3米

    有安裝連接板

    有壓力保護開關



    名稱

    型號

    描述

    氣浮轉臺

    NOTE-AB

    AB軸氣浮轉臺

    臺面

    -100-50

    -200-100

    A軸轉動臺面φ114mm;B軸轉動臺面φ80mm

    A軸轉動臺面φ148 mm;B軸轉動臺面φ114mm

    精度等級

    -N

    -PLUS

    標準值

    PLUS高精度版

    反饋方式

    -1

    -T

    -ABS

    增量式光柵1Vpp反饋

    增量式光柵TTL反饋

    絕對式光柵反饋

    線纜長度

    -3

    -5

    -DZ

    長度3米(標配)

    長度5米

    定制

    安裝連接板

    -Y

    -N

    有安裝連接板

    無安裝連接板(標配)

    壓力保護開關

    -Y

    -N

    有壓力保護開關(標配)

    無壓力保護開關
