在工業(yè)控制領域，示教系統是一種通過示教編程存儲運動動作，然后將存儲的動作重現 出來的一種非常流行的人機交互式的控制系統。一個完整的示教系統由機械結構部分，驅動 部分，控制系統，示教盒等部分組成。一般而言示教系統，仿形系統，教導式系統的含義大 致相同。
1. 能保存圖形，掉電后數據不會丟失。
2. 操作簡單，功能多樣的示教編輯功能，能編輯加工復雜圖形。
3. 系統有較高的加工生產效率。
4. 系統有足夠的記憶空間滿足多種產品和規(guī)格的生產需求。
根據以上要求，本系統的功能特點簡單說明如下：能保存圖形，掉電后不會丟失，操作 簡單，多種定位及高級功能，能方便高效的編輯圖形。控制器和手持盒兼容性強，可獨立工 作，多達 500 個圖形存儲，能滿足加工不同工件的要求。
對于本系統，示教的基本步驟如下：
1.預先規(guī)劃需要運動的軌跡（包括點焊、拖焊、輸出控制、輸入檢測跳轉等動作）。
2.根據第一步的設想編輯出加工的工藝程序，注意，此時的參數都是待定的。

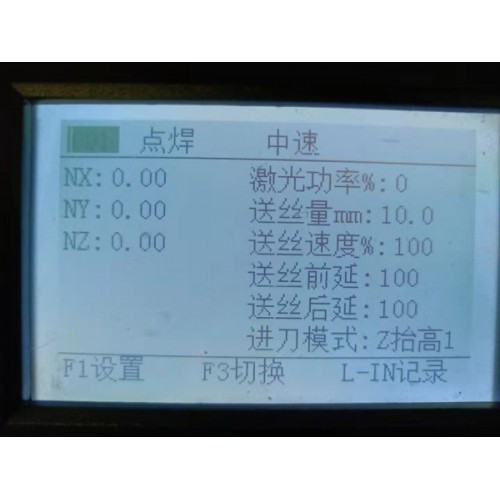

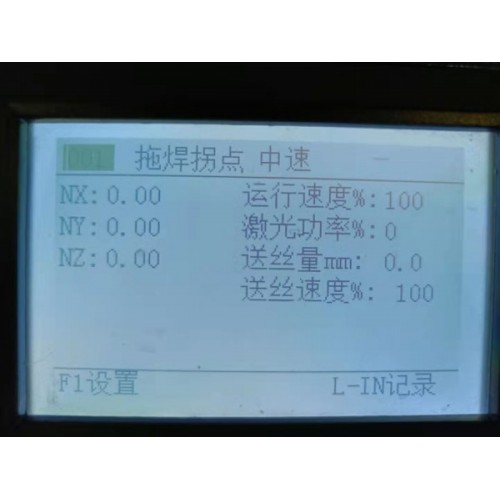

3.通過手持盒系統中的示教編輯功能，通過手動移動或坐標輸入將參考點移動到目標 位置，記錄這些點的位置信息以及相關參數。一系列的點組合起來即為所規(guī)劃的加 工軌跡。
4.設置加工相關的運行參數（各軸速度、系數等）。
5.運行指定編號的圖形。即可將編輯的圖形通過控制系統重現，達到一次示教即可進 行多次自動加工的目的。
