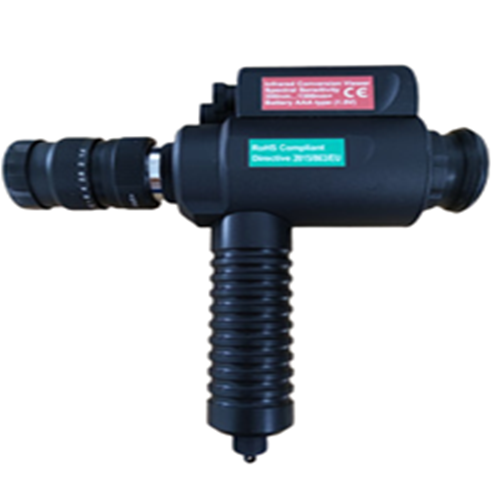

點擊圖片查看原圖紅外激光觀察鏡
Abris-M 系列紅外激光觀察鏡是高性能的圖像轉換觀察鏡。其通過將被觀測物體所反射或發射的光聚焦到攝像管里而進行觀察的，光譜響應范圍覆蓋270～2000 nm。它體積小，重量輕，結構緊湊，手持式方便自由操作，頂端內螺紋規格為1/4-20，內置一節1.5V 的“AAA”型號電池，也可外接3V 的電源。通過持續按住其上的按鈕來提供所需電源。一旦加上電源，內置的V 電池將產生16-18 KV 的高壓，足以加速電子圖像到輸出屏處。輸出的綠色的熒光（波長550 nm）可以通過調整目鏡看到。

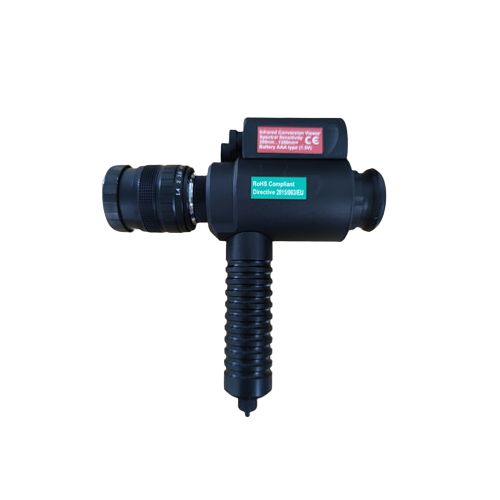

Abris-M version 1 Abris-M version 2
響應曲線：
紫色—UV/IR viewer Abris-M
紅色—IR viewer Abris-M 2000
綠色—IR viewer SM-3R 2000
黃色—IR viewer Abris-M 1700, hybrid-intensified camera CONTOUR
黑色—IR viewer SM-3R 1700
藍色—IR viewer Abris-M 1300
響應功率密度 波長
20μW/cm2 1.06 μm
500 μW/ cm2 1.3 μm
3 mW/cm2 1.5 μm
50 mW/cm 1.7 μm
180mW/cm2 1.8 μm
2W/cm2 2.0 μm
根據要求可提供的可選配件：
1.面罩（可戴在頭上，無需手柄）
2.紅外照明光源（波長800nm、900nm）
3.中性濾光片（透過率：2-5%，波長：1064nm）
4.CCD 相機適配器
5.顯微鏡適配器
6.1X 鏡頭可變光闌
7.視頻適配器 VA-1
產品參數：
型號 | Abris-M 1X | Abris-M 2X |
響應波長 | 350-1300 nm Abris-M 1700 1X：350-1700 nm Abris-M 2000 1X：350-2000 nm | Abris-M 1300 2X：350-1300 nm Abris-M 1700 2X：350-1700 nm Abris-M 2000 2X：350-2000 nm |
分辨率 | 60 Lp/mm | 60 Lp/mm |
視角 | 40° | 18° |
放大倍數 | 1倍 | 2倍 |
物鏡 | F1.4/26 mm，無光闌 | F2/50 mm，含光闌 |
聚焦距離 | 0.25-無窮 | 0.50-無窮 |
透鏡工作距離 | 12.5 (+/-0.2) mm | 12.5 (+/-0.2) mm |
電池 | 1.5V 3A | 1.5V 3A |
屏幕不均勻性 | <20% | <20% |
響應不均勻性 | <15% | <15% |
圖像失真度 | <18% | <18% |
電池使用壽命 | 35小時 | 35小時 |
重量 | 380g | 395g |
體積 | 140x78x52 mm | 205x78x52 mm |
