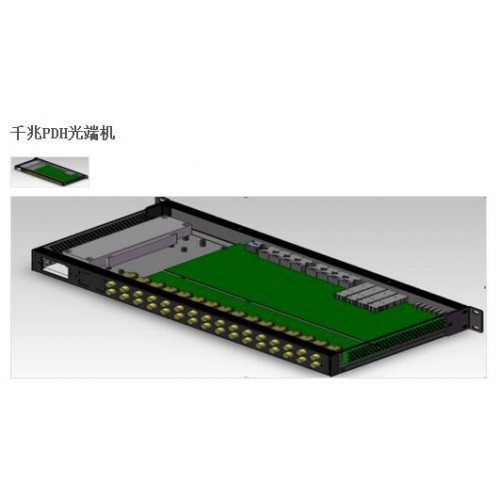

點擊圖片查看原圖
GP-MUX是一款采用超大規模集成電路開發的光傳輸設備，它以簡潔的單板形式實現了4/8/16路E1、4路1000M以太網數據通道、4路100M以太網數據通道、普通電話、熱線電話、磁石電話、V35業務、RS232/RS485/RS422數據業務、二/四音頻、二/四線EM等低速信號到5G/2.5G/1.25G光線路的混合復用及光傳輸，以太網數據通道隔離(VLAN隔離)，綜合了PDH光端機、1000M以太網光纖收發器和PCM功能。
GP-MUX設備采用模塊化結構，通過主板可以配置不同類型的E1接口卡以及電源板，可以滿足不同應用環境的要求。
GP-MUX提供4個1000M以太網電接口或3個1000M以太網電接口和1個1000M以太網光接口、4個100M以太網電接口或3個100M以太網電接口和1個100M以太網光接口, 其中以太網光接口采用支持熱插拔的SFP光模塊。也可以通過業務插卡來擴充以太網接口，最多可以擴充到6個1000M以太網和8個100M以太網。
GP-MUX分為四種機型：1、1U純PDH；2、1U綜合復用；3、2U綜合復用；4、3U綜合復用；后期還會擴充中心端匯聚機型。1U純PDH 為固定16個E1的PDH；1U綜合復用提供3個業務擴展插槽，2U綜合復用提供6個業務擴展插槽， 3U綜合復用提供16個業務擴展插槽，其中每個插槽最多支持10路低速通道，可以混合插入普通電話、熱線電話、磁石電話、V35業務、RS232/RS485/RS422數據業務、二/四音頻、二/四線EM等低速數據，1U、2U和3U的業務卡可以互換。
GP-MUX的光線路接口提供四個支持熱插拔的SFP光模塊，可實現光口2+2保護；同時，設備還具備：遠端掉電檢測（RPD）、自動激光關斷（ALS）和防以太網數據環回等功能。
GP-MUX支持命令行界面（CLI）管理方式，使用PC的超級終端即可對設備進行監控與管理，非常方便快捷。同時也支持簡單網絡管理協議（SNMP）。
GP-MUX集成度高、功耗低、性能穩定、安裝簡便，可以廣泛用在電信、電力和金融等行業。n 設備整機小巧，19英寸1U、2U和3U機箱，可安裝在標準的機柜上
n 實現4/8/16路E1、4路1000M、4路100M以太網數據、64K低速數據到光線路的混合復用
n 光接口
Ø 提供4個光接口，使用LC型SFP 光收發模塊，支持熱插拔功能
Ø 接口速率為5G/s /2.5G/s/1.25Gb/s，傳輸距離可選（取決于設備的SFP光模塊）
Ø 符合SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0等標準
Ø 支持光線路1+1保護倒換功能，倒換時間小于50毫秒
Ø 支持光口環回功能，方便故障診斷
Ø 支持自動激光關斷（ALS）功能
Ø 支持遠端掉電監測（RPD）功能
n E1接口
Ø 提供4/8/16路E1線路接口，75Ω非平衡模式（可選120Ω平衡模式）
Ø E1接口、抖動容限、轉移特性、輸出抖動完全符合ITU-T G.703、ITU-T G.823和G.742等標準
Ø 支持本地控制下的本端E1的線路側環回和設備側環回功能，方便故障診斷
Ø 支持E1內置誤碼儀功能
n 以太網接口
Ø 前面板最多提供4個千兆以太網電口或3個千兆以太網電口和1個千兆以太網光口，4個百兆以太網電口或3個百兆以太網電口和1個百兆以太網光口，符合IEEE802.3系列標準
Ø 可以通過業務槽位擴充2個千兆以太網電口和4個百兆以太網電口
Ø 以太網電接口采用RJ45連接器，支持自協商，可工作在1000M全雙工（千兆以太網口）、100M全/半雙工、10M全/半雙工等5種模式
Ø 千兆以太網光口采用1000M SFP光模塊，工作在1000M全雙工模式，百兆以太網光口采用155M SFP光模塊，工作在100M全雙工模式
Ø 具備防以太網環回功能（當光線路發生環回時，以太網數據會被切斷，有效防止了因以太網環回可能導致的以太網網絡癱瘓）
Ø 支持單播幀，多播幀和廣播幀
Ø 支持流控功能和廣播風暴過濾功能
Ø 最多支持4K個MAC地址
Ø 支持MAC 地址動態學習功能
Ø 支持端口限速功能
Ø 支持端口型 VLAN和符合IEEE 802.1Q標準的標簽型VLAN功能
Ø 支持QinQ配置（Double Tag VLAN）
Ø 支持端口鏈路聚合功能
n 擴展插槽，每個槽位最多支持10個64K低速業務通道，用戶接口可插普通電話、磁石電話、熱線電話、V35業務、RS232/RS422/RS485數據業務、二/四線音頻接口、二/四線EM接口、以太網業務；
n 設備管理接口
Ø 支持基于串行接口（CONSOLE）的CLI命令行管理方式
Ø 支持基于以太網管理接口（EMU）的CLI管理方式（TELNET）
Ø 支持通過WEB代理管理本地設備
Ø 支持簡單網絡管理協議（SNMP），兼容V1和V2C協議
Ø 對設備告警和狀態進行實時監視，也可完成各種配置功能
n 點對點應用模式下，支持1路RS232用戶通道
n 完備的告警指示和性能統計
n 設備支持電源冗余保護，功率小于30W
Ø 220V AC或-48V DC單電源供電
Ø 雙220V AC同時供電
Ø 雙-48V DC同時供電
Ø 220V AC&-48V DC同時供電
