原裝進口『激光大師』系列高精度激光切割機是臺灣最大的工業用雷射系統制造商悉心研制的具有國際水準的名牌設備，『激光大師』為全球知名品牌。其核心部件全部從美國原裝進口,曾榮獲“臺灣精品獎”。歷經近30年市場風雨考驗，全球同步銷售。以全電腦化操控，人性化設計，最優的性價比而享譽同行，彌補行業高精度高智能高穩定性激光技術的空白，技術領先行業2-3年。無與倫比的切割(高精度半切割/全切割工藝)，超高速、超加速的長期無故障運行，是當前中小功率激光切割機中的至尊選擇！

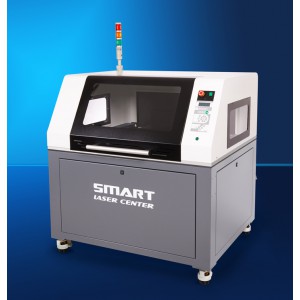

超越者『SLC-M』為中小激光切割工藝中質的飛躍提供了堅實基礎，為首先在中小功率激光切割中提出絲桿模組概念并唯一成熟應用于生產中的機型。產品自面世以來即引領著中小功率非金屬絲桿模組激光切割設備的方向，是真正意義上高精度高智能高穩定性的一款設備，各核心部件均采用行業頂級配置，配置CCD自動對位、探針式自動對焦、即時排塵系統、內置B.E.特殊光學系統等，特別是在傳動控制中使用滾珠絲桿模組及交流伺服控制系統，能夠使切割精度長久有效的保持在0.05以內，有效的解決了傳統激光切割設備中存在的尺寸較大波動、穩定性差等缺點，同時由于滾珠絲桿無需間隙補償，在頻繁重復性加工中可獲得同步帶傳動中不能帶來的高重復精度，保證的加工產品的一致性，能夠取得優異的CPK及PPK值，體現出設備優異的制程能力。
激光器選用美國原裝特種氣冷式密閉型金屬管，在原有普通金屬管升級而來，主要是改善了普通金屬管切割時出現卷邊現象，提高材料對激光能量的吸收，切割面垂直、光潔，熱影響區域更小，杜絕卷邊出現。從而解決激光設備切割時出現的切割邊鋸齒狀、發黃、發黑、卷邊厲害等缺點；是掌握速度與精度的最佳激光系統，是您提高工作效率及節省工作成本的最佳伙伴及有效生產工具！
為您解決以下問題：
●良品率低
●傳動機構磨損
●圓弧鋸齒
●融邊燒蝕嚴重
●加工效率低
●切割時傷到銀線
●切割線縫粗
●切割能量不穩定
●真圓度不高
●切割粉塵污染大
●OCA溢膠、殘膠、折邊
●精度不能滿足工藝要求
●靶標不能識別，抓標速度慢
●精度的穩定性不能保證
系統參數:
|
型號 |
SLC-M（超越者） |
|
有效工作幅面 |
600 x 500 mm |
|
激光功率 |
30W / 60W / 100W |
|
激光源 |
美國原裝金屬射頻激光源、風冷/水冷 |
|
激光波長 |
10.64µm（或可選） |
|
傳動機構 |
日本原裝THK滾珠絲杠模組 |
|
運動控制 |
日本原裝安川400W交流伺服控制系統 |
|
功率控制 |
數位式功率控制，可由0.1～100%無段控制，且可依圖形成比例的控制脈波產生速度，同時可依圖形顏色設定不同功率 |
|
聚焦鏡 |
1.5”（或可選） |
|
工作區域 |
600 x 500 mm |
|
Z軸工作臺調整 |
50±1mm |
|
最大工件尺寸 |
600 (L)x ∞(W) x 15 (H) mm（前門開啟） |
|
切割精度 |
0.05 mm |
|
分辨率（DPI） |
4064、2032、1016、508、254、127 |
|
切割平臺 |
真空下吸切割平臺 |
|
記憶體容量 |
標準64MB高記憶體，可同時存儲99個檔案 |
|
顯示熒幕 |
大尺寸LCD顯示器上有目前執行檔案、激光功率、切割速度、執行時間、已存儲檔案內容，以及自動偵錯等多項功能顯示 |
|
傳輸接口 |
USB 接口、以太網絡連接接口 |
|
對焦方式 |
探針式自動對焦 |
|
驅動程式語言 |
可切換中、英文，或自定語系 |
|
使用軟件 |
所有Windows兼容的CAD及繪圖軟件皆可 |
|
操作方式 |
可利用Windows兼容的打印機驅動程序來設定，或從操作面板由人工設定 |
|
安全規格 |
符合CDRH Class 1安全規范，通過CE安全認證、RoHS認證 |
|
壓縮空氣 |
4Kg/m²(Min) |
|
排煙系統 |
16m3/min（Min）、φ75mm |
|
定位指示 |
紅光模組 |
|
動力規格 |
110 / 220 V AC 、10 / 15 AMP 、50 / 60 HZ ， |
|
整機重量 |
430kg |
|
外型尺寸 |
1250 ( L ) x 1132 ( W ) x 1296 ( H ) mm |
|
CCD自動系統定位（選配） |
|
|
CCD像素?cái)?shù)目 |
640 X 480 |
|
CCD可視范圍 |
12mm X 9mm |
設備特點：
●精度高、穩定性好
日本原裝THK滾珠絲杠模組
日本原裝安川400W交流伺服控制系統
●切割效果佳
特殊鐳射源設計
內建Beam Expander,特殊光路設計
●智能對位
美國原裝智能化CCD自動對位系統
●領先的機構設計
探針式自動對焦
一體式平臺設計
多方位除塵系統
●卓越的系統架構
三色燈報警系統
人性化控制系統
領先的系統集成，以實現高速度、高精度、穩定和可重復性。
是以下產業最佳解決方案:
■觸摸屏
■高精度模切
■電子紙
■偏光片
■導光板
■光學薄膜
■PET
■其他材料
