首頁 > 供應產品 > IHG不銹鋼耐腐蝕立式化工管道泵型號

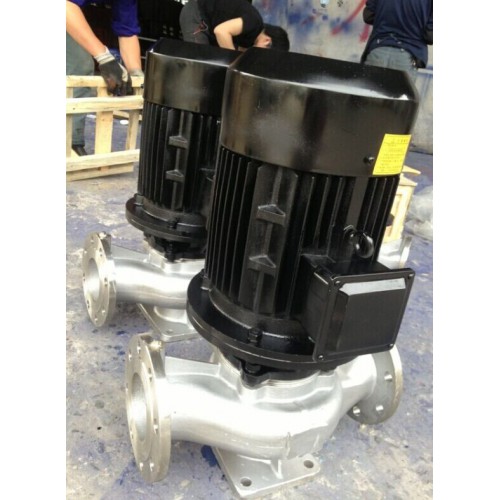

IHG不銹鋼耐腐蝕立式化工管道泵型號

點擊圖片查看原圖

產品：	瀏覽次數：1265IHG不銹鋼耐腐蝕立式化工管道泵型號
品牌：	龍洋
材質：	不銹鋼
單價：	面議
最小起訂量：	1 臺
供貨總量：	999 臺
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2019-04-24 09:22

詳細信息

IHG不銹鋼耐腐蝕立式化工管道泵產品說明：

IHG不銹鋼立式化工管道泵為ISG型系列單級單吸管道離心泵的擴展產品，是本單位科技人員聯合國內不銹鋼管道泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在I SG型基礎上所派生出適用于腐蝕性介質的化工泵。該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB／T5305 8-93的標準要求。產品按國際IS02858標準設計制造,該系列產品可根據不同的介質采用不同材質的不銹鋼原料。93年通過國家機械工業部化工泵產品統檢合格。

IHG不銹鋼耐腐蝕立式化工管道泵型號意義：

IHG不銹鋼耐腐蝕立式化工管道泵用途

IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門使用溫度為-20℃-120℃ .

IHG不銹鋼立式化工管道泵工作條件

1．吸入壓力<1.0 MPa，或泵系統最高工作壓力<1.6 MP a，即化工泵吸入口壓力+泵揚程<1.6 MPa、泵靜壓試驗壓力為2.5 M P a，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6 MPa BU應在訂貨時另行提出。以便在制造時離心泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度<40 ℃，相對濕度<95％。 3.所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2 mm 。
注：如使用介質為帶有細小顆粒，請在訂貨日寸說明，以便廠家采用耐磨式機械密封。

IHG不銹鋼耐腐蝕立式化工管道泵特點

1、管道泵泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用.
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低.
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式.
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

IHG不銹鋼立式化工管道泵結構說明

IHG不銹鋼立式化工管道泵結構安裝尺寸

聯接尺寸							柔性聯接尺寸						硬性聯接尺寸
型號	C2*B2	C*C	D×D	h	Φd1	Φd2	H	E	F	C	ΦD	Φd	h	H	E	F	C	Φd	h
1	45×70	240×240	300×300	55	φ14	φ14	200	450	500	240	/	/	/	200	450	500	240	60	200
2	50×80	240×240	300×300	55	φ14	φ14	200	450	500	240	/	/	/	200	450	500	240	60	200
3	60×100	240×240	300×300	55	φ14	φ14	200	450	500	240	/	/	/	200	450	500	240	60	200
4	70×120	240×240	300×300	55	φ18	φ16	200	450	500	240	/	/	/	200	450	500	240	60	200
5	80×130	240×240	300×300	55	φ18	φ16	200	450	500	240	/	/	/	200	450	500	240	60	200
6	100×160	340×340	400×400	55	φ18	φ16	250	650	700	340	同隔震器 D1	φ14.5	60	250	650	700	340	80	250
7	120×180	340×340	400×400	55	φ18	φ16	250	650	700	340		φ14.5	60	250	650	700	340	80	250
8	160×220	340×340	400×400	55	φ22	φ16	250	650	700	340		φ14.5	60	250	650	700	340	80	250
9	150×240	340×340	400×400	55	φ22	φ16	250	650	700	340		φ14.5	60	250	650	700	340	80	250
10	210×260	440×440	500×500	55	φ22	φ16或φ18	300	750	800	440		φ14.5	60	300	750	800	440	80	250
11	230×280	440×440	500×500	55	φ22	φ16或φ18	300	750	800	440		φ14.5	60	300	750	800	440	80	250
12	250×320	540×540	600×600	55	φ22	φ16或φ18	300	800	850	500		φ14.5	60	300	800	850	540	80	250
13	300×350	740×740	880×880	55	φ22	φ20或φ18	350	1000	1100	740		φ14.5	60	350	1000	1100	740	80	250
14	300×400	740×740	800×800	55	φ22	φ20或φ18	350	1000	1100	740		φ14.5	60	350	1000	1100	740	80	250
15	350×450	740×740	800×800	55	φ26	φ20或φ18	350	1000	1100	740		φ14.5	60	350	1000	1100	740	80	250
16	400×500	740×740	800×800	55	φ26	φ20或φ18	350	1000	1100	740		φ14.5	60	350	1000	1100	740	80	250
