設備簡介

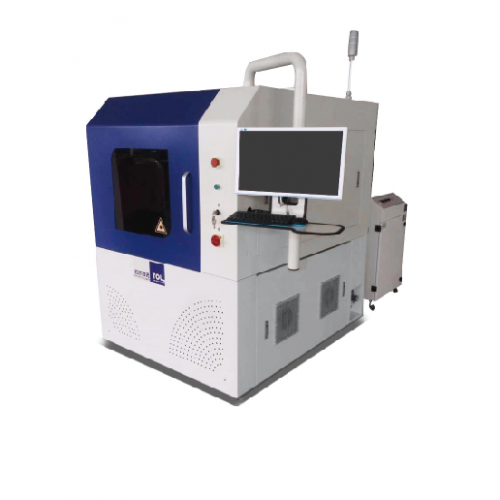

TOL-5150U/5180U/5250U高速激光分板機通過CCD讀取零件上面Mark點。自動進行切割，光源采用全球領先的美國PI公司高功率UV系列激光器，速度快。性能穩定。切面質量干凈無毛邊。00級花崗巖工作臺。配高精度直線位移平臺。1um運行精度。全密封空間光學優化設計。切割品質十分優秀。
產品特征
1、高性能紫外激光器;采用高光來質量、高峰值功率、窄脈寬、高脈沖穩定度的全固態紫外激光器，保證加工質量和穩定性
2、脈沖寬度窄<20 ns。脈沖峰值功率高,在切割電路板時不會燒焦,無碳化現象,加工效率高;
3、主體808rm bar條氣密性封裝在模塊內部,安全可靠;
4、獨有的三維空間優化設計的光學系統:對光路系統進行整體設計優化，便于調試，加強防塵;
保證高的光束質量，減小功率損耗，減小聚焦光斑大小，確保紫外激光加工精度;
5、采用精密二維工作臺和全閉環數控系統:提高光柵尺分辨率，保證機床的定位和重復精度:
6、采用位置傳感器和CCD影像定位技術;激光基準點與機床基準點高精度重合;
7、采用離剛性設計、減振機床墊塊和天然花崗巖組成的基座，消除工作臺啟動/停止和加速過程產生的慣性震動;
8、具有自主知識產權的控制軟件界面人性化，功能完備，操作簡捷，易于開發。輸入文件格式多樣，支持gbr、 dxf等，可用相關軟件直接轉換，dxf文件可用CAD軟件方便編輯。文件圖形可編輯，可分塊分次切割;
應用領域
TOL-5150U/5180U/5250U高速激光分板機主要應用于半導體、攝像模組、FPC、HDI板、PCB、PCBA等產品的分板制程

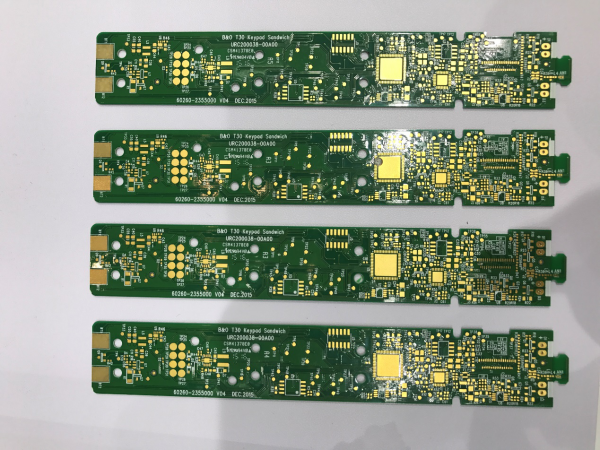

樣品圖片
