一、多國語言激光打標系統VGA,激光打標機控制系統VAG概述：
1、界面簡單，通俗易懂，易上手操作。
2、支持鼠標、鍵盤的操作以及各種快捷鍵的操作。
3、性能高、穩定性強、高速的激光打標機專用控制系統。
4、支持直接添加直線、矩形、橢圓、文字、組合文本、圖片、條碼/二維碼等文本。
5、組合文本支持靜態文本、換行符、時間、日期、有效期、序列號、班次、數據庫等功能。
6、支持從 U 盤中導入所需文本、字體、數據庫、矢量圖形、圖片等，也可以導出到U 盤。
7、支持多種格式條形碼及二維碼。
8、打標字體支持 SHX、DOF 和 TTF 字體。
9、支持斷電自動保存。
10、支持背光自動調節及屏幕保護。
11、支持用戶密碼設置。
12、支持 DXF、PLT 格式矢量文件導入。
13、支持 CO?6?0、光纖等激光器。
14、支持客戶定制所需功能。
1、界面簡單，通俗易懂，易上手操作。
2、支持鼠標、鍵盤的操作以及各種快捷鍵的操作。
3、性能高、穩定性強、高速的激光打標機專用控制系統。
4、支持直接添加直線、矩形、橢圓、文字、組合文本、圖片、條碼/二維碼等文本。
5、組合文本支持靜態文本、換行符、時間、日期、有效期、序列號、班次、數據庫等功能。
6、支持從 U 盤中導入所需文本、字體、數據庫、矢量圖形、圖片等，也可以導出到U 盤。
7、支持多種格式條形碼及二維碼。
8、打標字體支持 SHX、DOF 和 TTF 字體。
9、支持斷電自動保存。
10、支持背光自動調節及屏幕保護。
11、支持用戶密碼設置。
12、支持 DXF、PLT 格式矢量文件導入。
13、支持 CO?6?0、光纖等激光器。
14、支持客戶定制所需功能。
Powermark系統的通訊協議：
一、 修改標記內容功能碼：0x81或0x82 1
1、發送命令通訊協議 1
2、 通訊響應協議 2
3、通訊控制示例 3
二、 調用標記文檔功能碼：0x85或0x86 5
1、發送命令協議 5
2、 通訊響應協議 6
3、調用文檔通訊示例： 6
三、 寫入系統參數功能嗎：0x83 7
1、發送命令協議 7
2、 通訊響應協議 8
四、 讀取系統參數功能嗎：0x84 9
1、發送命令協議 9
2、 通訊響應協議 10
激光VGA板的接口說明書
一、 概述：

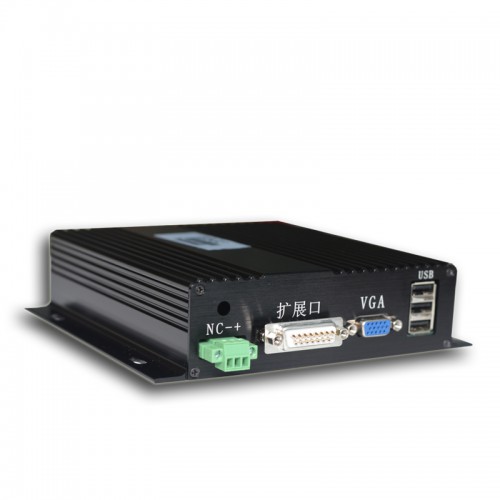

激光VGA控制板是針對VGA激光器打標機開發的控制板，VGA控制板是通過VGA口與顯示屏相連接，通過對顯示屏界面的操作實現人機交互。如下圖所示：
激光VGA控制板
|
1
|
CON1接口：振鏡控制接口，DB15插座
|
2
|
CON2接口：激光控制接口，DB25插座。
|
|
3
|
CON3接口：擴展IO接口， DB15公座
|
4
|
J1接口：VGA接口
|
|
5
|
USB主接口：用于接入U盤導入文件和更新固件或者接入鼠標、鍵盤
|
6
|
電源接口：提供控制板需要的電源供電，一般使用12V-24V
|
二、各種接口接線說明
1、CON1接口：DB15振鏡控制
振鏡控制信號為數字信號，可以直接連接至數字振鏡。由于數字振鏡所用的數字信號傳輸協議不完全一樣，所以，需要確認數字振鏡使用何種傳輸協議。注意：數字信號建議采用帶屏蔽層的雙絞線連接。
各個管腳的具體說明如下：
|
管腳號
|
信號名稱
|
具體說明
|
管腳號
|
信號名稱
|
具體說明
|
|
1, 9
|
CLK–/CLK+
|
時鐘信號—/時鐘信號+
|
2,10
|
SYNC–/SYNC+
|
同步信號—/同步信號+
|
|
3,11
|
XChannel‐ /XChannel+
|
振鏡X信號—/振鏡X信號+
|
4,12
|
YChannel‐/YChannel+
|
振鏡Y信號—/振鏡Y信號+
|
|
5,13
|
NULL
|
保留
|
6,14
|
NULL
|
保留
|
|
7
|
NULL
|
保留
|
8,15
|
GND
|
地
|
2、CON2：DB25 光纖激光控制
CON2 插座與光纖激光器的 25 針插座通過 25 針電纜直接對接。
|
管腳號
|
信號名稱
|
具體說明
|
管腳號
|
信號名稱
|
具體說明
|
|
1-8
|
P0-P7
|
激光器功率。TTL 輸出。
|
9
|
PLATCH
|
功率鎖存信號。TTL 輸出。
|
|
10,14
|
GND
|
控制卡的參考地
|
11,12, 16,21
|
LASERST0-3
|
激光器狀態輸入
|
|
17
|
VCC
|
控制卡的5V電源輸出
|
18
|
MO
|
主振蕩器開關信號。TTL輸出
|
|
19
|
AP
|
功率放大器開關信號TTL輸出。
|
20
|
PRR
|
重復脈沖頻率信號。TTL輸出
|
|
22
|
RedPt
|
保留
|
23
|
EMSTOP
|
急停開關信號。TTL輸出。
|
|
13,15,
|
此腳懸空，不連接
|
24,25
|
此腳懸空，不連接
|
3、CON3：擴展IO接口
|
管腳號
|
信號名稱
|
具體說明
|
管腳號
|
信號名稱
|
具體說明
|
|
1
|
IN4
|
24V光耦輸入4，與GND形成回路
|
2
|
OUT8
|
可配置TTL輸出口8
|
|
3
|
OUT7
|
可配置TTL輸出口7
|
4
|
5V
|
5V輸出，與GND形成回路
|
|
5
|
24V
|
24V輸出，與GND形成回路
|
6
|
OUT5
|
可配置TTL輸出口5
|
|
7
|
IN3
|
24V光耦輸入3，與GND形成回路
|
8
|
IN2
|
24V光耦輸入2，與GND形成回路
|
|
9
|
OUT4
|
可配置TTL輸出口4
|
10
|
OUT3
|
可配置TTL輸出口3
|
|
11,12
|
GND
|
地
|
13
|
OUT2
|
可配置TTL輸出口2
|
|
14
|
OUT6
|
可配置TTL輸出口6
|
15
|
OUT1
|
可配置TTL輸出口1
|
說明：
1、IN2、IN3、IN4電路跟IN1的一樣
2、可配置輸出口OUT1---OUT8，可取其中一個輸出口，作為紅光輸出口，例如OUT1作為紅光輸出
4、J1接口：VGA接口
標準的VGA接口，利用標準的VGA接口線將這VGA接口與顯示屏相連接，就可在顯示屏上顯示激光打標系統的操作界面，實現對激光打標系統的操作。
5、USB：USB接口
USB的主接口，用于接入鼠標與鍵盤操作和插入U盤，通過U盤來實現系統文檔的導入和導出，或者可以通過U盤來進行系統的固件更新。
7、power1：電源
一般電源輸入為12V到24V，在這建議客戶使用12V-24V的電源輸入。
8、P1：CO2的PWM控制口
P1接口主要用于控制CO2激光機的，包括控制C02激光機的功率、出光等等功能。接線可以接CON2接口的19腳的AP腳，另一條線接地。
激光VGA接口圖
