壓電式微點膠系統是由一個壓電式微點膠控制器和壓電微點膠閥門組成的，而點膠閥門是微點膠體系的核心，而點膠閥門的核心部件為壓電堆疊陶瓷。
壓電式驅動裝置是通過控制器對壓電堆疊陶瓷的驅動而進行點膠工作。隨著壓電點膠閥控制器供應的電壓變化來開啟和關閉噴嘴，該動作通過撞針進行操作，撞針通過尖端的杠桿系統與壓電堆疊陶瓷連接，將壓電堆疊陶瓷產生的動力轉化為點膠用壓力，使點膠媒介材料在壓力的驅動下導入噴嘴。

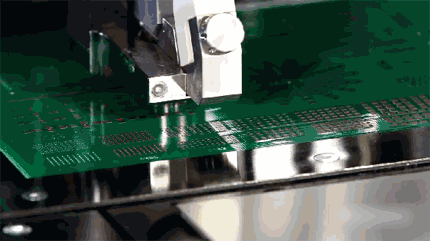

在壓電的極其快速和精確的升降運動中，可以在一秒鐘內噴射出數百個點膠點，并同時具備非常高的重復性定位精度。
綜上所述，壓電式微點膠閥門核心部件為壓電堆疊陶瓷，而該核心部件的選擇需要根據微點膠的介質的粘度、點膠頻率以及壓電堆疊陶瓷的出力、位移、諧振頻率等要求進行選擇。尤其是在壓電堆疊陶瓷超過使用壽命而無法進行點膠使用時，核心部件的更換起著至關重要的作用，若更換選型不當，會導致單次點膠量增多或減少、點膠速度過快或過慢等現象。
哈爾濱芯明天科技有限公司專業提供壓電式微點膠閥專用壓電堆疊陶瓷及壓電式微點膠控制器，同時我們也提供壓電式微點膠閥的壓電材料的更換及維修。

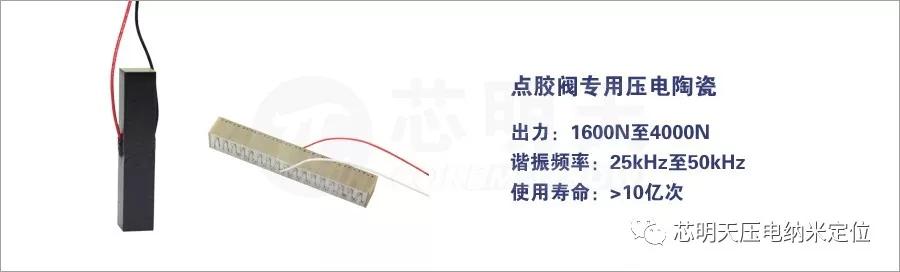

芯明天壓電點膠閥專用壓電陶瓷
芯明天壓電點膠閥專用壓電陶瓷分為整體共燒型及分立式兩種壓電堆疊陶瓷，諧振頻率最高可達50kHz，出力最大可達4000N。
根據您對壓電式微點膠閥的點膠速度及點膠介質的粘度，我們可以為您提供不同性能的壓電堆疊陶瓷，使您的壓電式微點膠閥達到最好的使用效果。
芯明天壓電點膠閥專用壓電陶瓷部分參數：
|
型號 |
尺寸 |
標稱位移 |
靜電容量 |
響應頻率 |
推力 |
|
DJF520 |
5×5×20 |
20 |
1.5 |
50 |
1600 |
|
DJF536 |
5×5×36 |
40 |
3.6 |
25 |
1600 |
|
DJF73601 |
7×7×36 |
38 |
6 |
35 |
1960 |
|
DJF73602 |
7×7×36 |
56 |
5.8 |
33 |
2060 |
|
DJF73603 |
7×7×36 |
40 |
7.2 |
25 |
4000 |

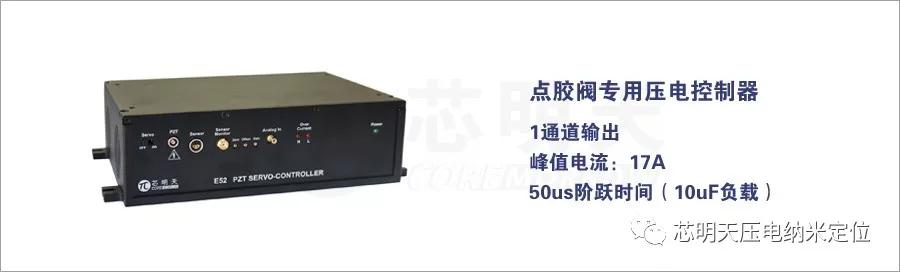

芯明天壓電式微點膠控制器
芯明天公司專為壓電式微點膠閥門研發設計一款壓電式微點膠控制器，型號為E52，它的外形尺寸為193×60×137.5mm，可通過模擬信號或數字信號對壓電閥進行控制，它可控制單個閥門，可使單次點膠的階躍時間達40μs。
芯明天壓電開關閥用彎曲型壓電陶瓷片

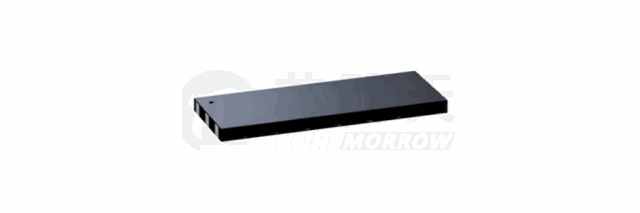

芯明天公司也提供壓電開關閥使用的彎曲型壓電陶瓷片，它的運動方式如下。
根據制作工藝及內部結構，芯明天彎曲型壓電陶瓷片分為兩種，一種由單個陶瓷片組成，另一種由兩片壓電片及基片組成。

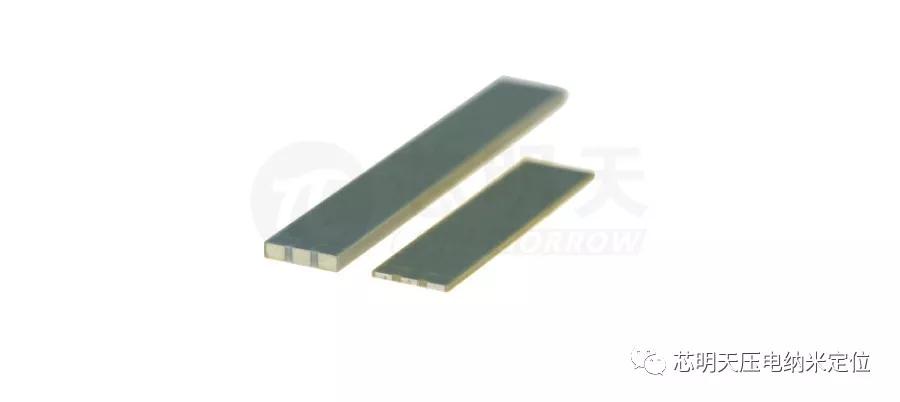

單片式
方形壓電彎曲片技術參數：
|
型號 |
長×寬 |
高H |
最大驅動 |
形變量 |
出力 |
|
CMBP01 |
21×7.8 |
0.7 |
200 |
±195 |
1.20 |
|
CMBP02 |
21×7.8 |
1.3 |
200 |
±120 |
3.70 |
|
CMBP03 |
21×7.8 |
1.8 |
200 |
±85 |
5.50 |
|
CMBP04 |
32×7.8 |
0.7 |
200 |
±475 |
0.75 |
|
CMBP05 |
32×7.8 |
1.3 |
200 |
±345 |
2.25 |
|
CMBP06 |
32×7.8 |
1.8 |
200 |
±210 |
4.30 |
|
CMBP07 |
50×7.8 |
0.7 |
200 |
±1270 |
0.40 |
|
CMBP08 |
50×7.8 |
1.3 |
200 |
±850 |
1.60 |
|
CMBP09 |
50×7.8 |
1.8 |
200 |
±635 |
2.90 |

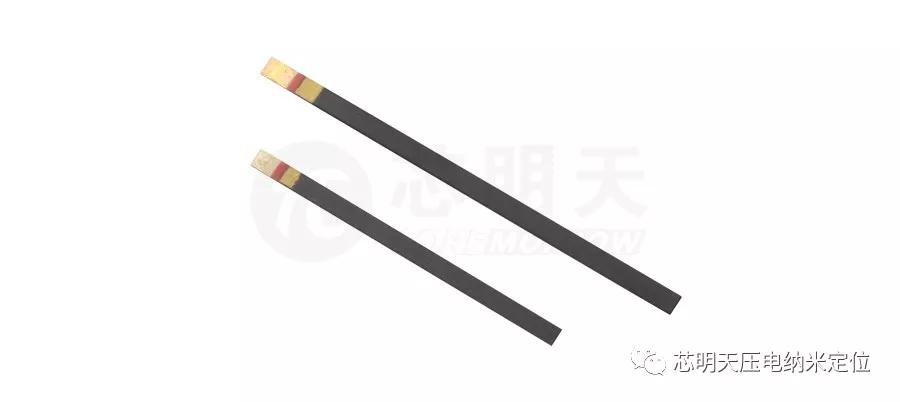

多片式
多片式彎曲型壓電陶瓷片技術參數：
|
型號 |
長×寬 [mm] |
厚度 [mm] |
電壓 [V] |
形變量 [mm] |
出力 [N] |
|
Mtp 60×60×0.8 |
60×20 |
0.8 |
150 |
≥2.6 |
≥0.50 |
|
Mtp 49×2.1×0.8 |
49×2.1 |
0.8 |
200 |
≥1.5 |
≥0.15 |
|
Mtp 36×2.1×0.8 |
36×2.1 |
0.8 |
200 |
≥1.4 |
≥0.14 |
