外螺紋輪廓檢測是制造業的一個關鍵過程，它確保了螺紋部件的準確運作。外螺紋在各種行業中都有大量應用，相比其他行業，航空航天、汽車、醫療、石油和天然氣等行業使用的外螺紋需要進行高精度的輪廓控制，因為任何與規定尺寸的偏差都會導致部件的失效，造成嚴重的損害或生命損失。因此，確保螺紋輪廓的準確性是部件制造中質量控制的一個重要方面。
隨著對高質量螺紋產品的需求不斷增加，必須要有可靠的檢測方法，以確保螺紋符合所需標準。當前有各種傳感器可用于檢測外部螺紋輪廓，比如激光傳感器、觸覺探頭等。其中激光傳感器通過使用聚焦的激光束來測量傳感器和螺紋表面之間的距離；觸覺探頭則是接觸式傳感器，使用測針測量螺紋輪廓的形狀和尺寸。激光傳感器的優點是能提供快速、準確和非破壞性的測量，但可能不適合測量具有復雜形狀或表面光潔度的螺紋。而觸覺探頭可以測量具有復雜形狀和表面光潔度的螺紋，但可能比激光傳感器慢，而且還需要接觸外螺紋。
除此以外，和激光傳感器一樣，具備快速、準確和非破壞性的測量特點的光學傳感器也可以用于外螺紋的輪廓檢測，特別是使用投影圖像原理的光學傳感器。
英國真尚有的 ZM105.2D 二維投影圖像測量儀是一款堅固耐用的設備，廣泛應用于各個工業領域。該設備最顯著的特點是非接觸、高精度和超快測量能力，是在線非接觸式二維批量測量各種參數（如線性尺寸、直徑、角度、螺紋參數、零件形狀、跳動等）的理想工具。

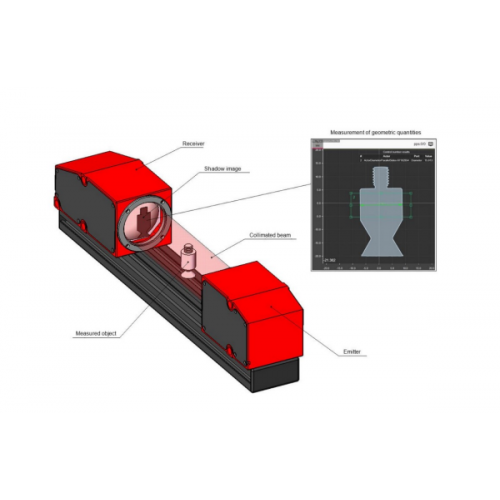

該儀器采用先進的投影圖像原理。它在接收單元中安裝了一個探測器陣列，可以精確測量光束路徑中投射陰影的物體邊緣，測量誤差極小，僅為±1.5um。通過在發射端和接收端之間的光束路徑上放置外螺紋并旋轉一周，可以獲得外螺紋的全面輪廓數據。
然后對收集到的數據進行分析，準確測量螺距直徑、螺紋角度和導程等關鍵螺紋參數，以確定螺紋輪廓是否符合規定尺寸。此外，該儀器的軟件還能自動識別螺紋特征，因此無需人工識別。
對于較大的外螺紋，英國真尚有ZM105.2D 儀器具有獨特的優勢，因為它適用于發射端和接收端之間距離較長的應用。ZM105.2D-25x30 型就是一個很好的例子，發射端和接收端之間的標準距離為 250 毫米。
此外，英國真尚有的 ZM105.2D 2D 高速投影圖像測量儀是檢測具有復雜幾何形狀的螺紋的理想之選。其先進的軟件算法可精確測量不同形狀和尺寸的螺紋。該儀器還配有直觀的測量方案工具，用戶可以創建自己的測量算法，測量不同復雜程度的產品。
