一、產品功能與應用：
適用于帶發散角的光纖激光器，用作激光光束準直與聚焦，并能對聚焦面的工作情況進行實時監控。可應用于光纖切割機，作切割與割縫觀測。
二、產品工作原理：

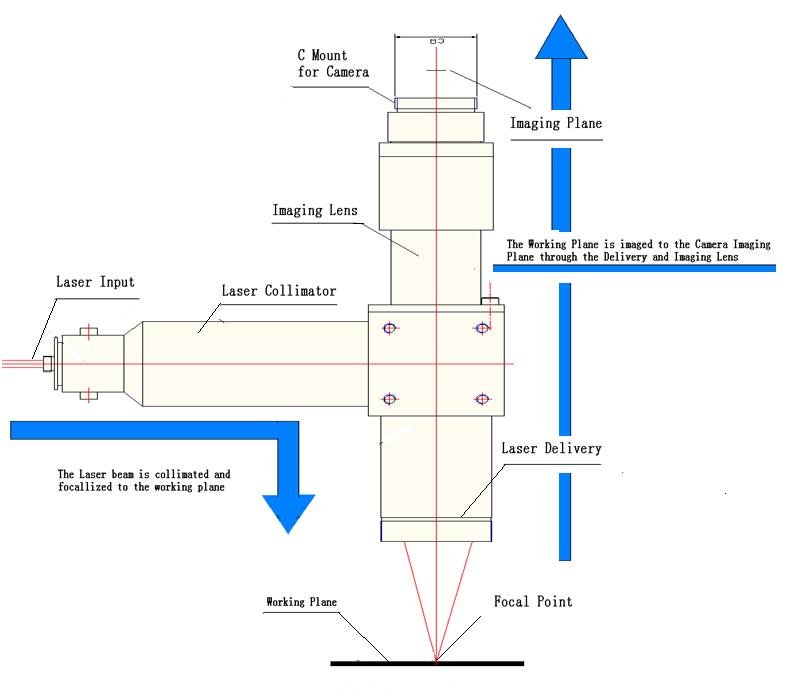

本產品由準直鏡組、聚焦鏡組以及成像鏡組構成。如下圖所示：
激光從入射端入射后，由準直鏡組準直，然后經聚焦鏡組聚焦至工作平面。工作平面通過聚焦鏡組與成像鏡組成像到成像面，并由相機接收。產品結構緊湊，穩定性高。
三、產品數據表：
| 入射激光數值孔徑 |
0.175 |
|
入射激光標準波長 |
808nm |
|
光譜范圍 |
790 – 820nm |
|
聚焦光斑 |
70um |
|
后工作距規格 |
60mm，80mm，100mm |
|
監控區域半徑 |
7mm，6mm，4.5mm |
|
監控波段 |
可見光 |
