聚焦平頂雙透鏡

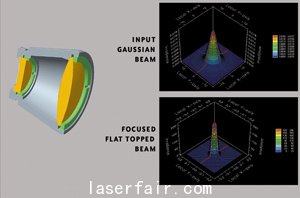

貳陸公司設計了一種形狀簡單的透鏡用于將光束由高斯模式轉換為平頂強度分布模式。

在不同的光束模式間轉換往往是一個困難的過程。有多種產品可以用于解決這一問題，包括衍射透鏡、特殊光束積分鏡、非球面透鏡組和位相板。由于有多種設計可供選擇，因此最好使用其中最簡單的一種。貳陸公司的非球面式是最簡單的設計之一。

如果要在焦點處把高斯光束轉換為平頂光束，應采用的方法在某種程度上是由所需的聚焦光束大小決定的。如果要產生較大的光斑，您有必要使用多刻面光束積分鏡。不過，如果您需要對激光光束進行聚焦，使之具有平頂強度的 100µm的光斑，那么您有必要借助于更復雜的非球面光學元件，或利用衍射。貳陸公司是使用一個簡單的非球面結構實現這一點的。根據焦距，可以將其制成單透鏡或雙透鏡。

• 焦距大于或等于 25 mm。
• 組件可以由一個或兩個透鏡組成，這是由所需的光斑大小決定的。
• 要求使用高斯輸入光束，且該光束的 M2 值應小于1.1，以取得最佳的效果。
• 可用于鉆孔和材料加工。
