    光學薄膜技術改善DFB激光器的光譜特性(二)

    星之球激光 來源:《光學儀器》2012-09-19 我要評論(0 )

    3 實驗結果和討論 由圖2所測的光譜特性可以看到,在較低的工作電流下,激光器是單模工作的,但在工作電流加倍后,光譜變成雙模了,在主模長波一側出現了強邊模。我們知...

           3 實驗結果和討論

      由圖2所測的光譜特性可以看到,在較低的工作電流下,激光器是單模工作的,但在工作電流加倍后,光譜變成雙模了,在主模長波一側出現了強邊模。我們知道,對于DFB激光器一個端面鍍高反射膜,另一端面鍍得到低剩余反射率的增透膜,是一種優選的結構。這種結構能使激光器獲得較高的模式選擇性及較高的單模成品率,具有良好的外微分量子效率,并對反射是相當不敏感的。對于電流增加后出現的現象,一種可能是端面相位不匹配所致。激光器的光柵周期是相當小的,蕊片之間有較大相移是可能的。另一種可能是鍍過增透膜后的剩余反射率還不夠低,以致還不足以破壞增益選擇性的對稱性。

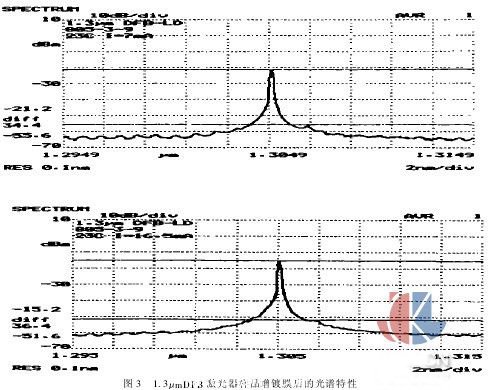

           對該樣品加鍍約14nm厚的膜層后,測試的結果如圖3所示。圖3(a)表明,該激光器在低電流下是單模工作的,邊模抑制比大于30db。圖3(b)表明,電流加倍后仍保持單模工作,邊模抑制比略有增加。這表明了鍍膜起到了明顯改善單模工作的作用。

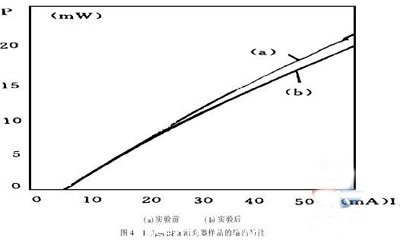

      圖4是實驗樣品實驗前和實驗后的光輸出特性。特性表明,該激光器的閾值電流是相當低的,能輸出相當大的光功率,實驗后的量子效率變低了。光輸出端面的量子效率與該端面的反射率及其相移有關。單層膜的反射率在其光學厚度超過λ/4后呈增加趨勢。實驗增加了鍍層的厚度,此時光輸出端面反射率的振幅是增加了,相移也改變了。相移的改變會影響到量子效率,反射率幅值的增加會導致量子效率降低,但對單模工作是不利的。實驗結果表明,樣品的單模特性得到了明顯改善,可見鍍膜引起的相移在其中是起了主導作用的。



      4 結 論

      綜合上述,可以得到如下結論:

      (1)對于處于雙模工作的DFB激光器,通過增加已鍍單層增透膜的厚度的方法,成功地改成單模工作;

      (2)對改善單模工作起著主導作用的是端面反射率的相移。另外,鍍光學薄膜技術可望成為改善單模工作的有力輔助手段。
