——體布拉格光柵低波數陷波濾波片



摘要：低波數陷波濾光片(BNF)是一種在光敏硅酸鹽玻璃體中刻錄的反射體布拉格光柵，BNF可以反射帶寬窄至5cm-1的光，但其他波長通過時不受影響，總體透射率幾乎為95%。使用單級光譜儀時，BNF使測量小于5cm-1斯托克斯和反斯托克斯拉曼光譜成為現實。低波數陷波濾光片可以承受的連續波光功率超過1kW，承受溫度達400°C，環境穩定性很出色。中心波長可以控制，精度達0.1nm，角度可調程度達100mrad。



       隨著國內市場對低波數濾光片需求越來越大，對低波數拉曼光譜測量的技術要求也越來越嚴格。上海昊量光電設備有限公司公司作為一家為中國大陸區域科研及工業客戶提供高質量的VBG(Volume Bragg Grating)供應商，一直關注體布拉格光柵產品方向的技術創新并積極向客戶推薦并提供相關的技術服務。上海昊量光電設備有限公司現在主要向客戶提供在無機光敏硅酸鹽玻璃中進行設計和制造全系列體布拉格光柵（反射體布拉格光柵-RBG、啁啾體布拉格光柵-CBG、低波數陷波濾光片-BNF），且OptiGrate公司一直加強與世界知名學府—佛羅里達大學（University of Florida）的合作. 近期，佛羅里達大學光學與激光研究教育中心（CREOL）的科研工程師們在低波數陷波濾光片（BNF）的項目中取得了新的突破，使低波數陷波濾光片（BNF）的內部折射率得到大幅度提升，經實驗結果表明：新一代的低波數濾光片在拉曼光譜的測量中，實驗效果更明顯。



       低陷波陷波濾光片(BNF)是一種在光敏硅酸鹽玻璃體中刻錄的反射體布拉格光柵，BNF可以反射帶寬窄至5cm-1的光，但其他波長通過時不受影響，總體透射率幾乎為95%。使用單級光譜儀時，BNF使測量小于5cm-1斯托克斯和反斯托克斯拉曼光譜成為現實。該濾光片可以承受的連續波光功率超過1kW，承受溫度達400°C，環境穩定性很出色。中心波長可以控制，精度達0.1nm，角度可調程度達100mrad。

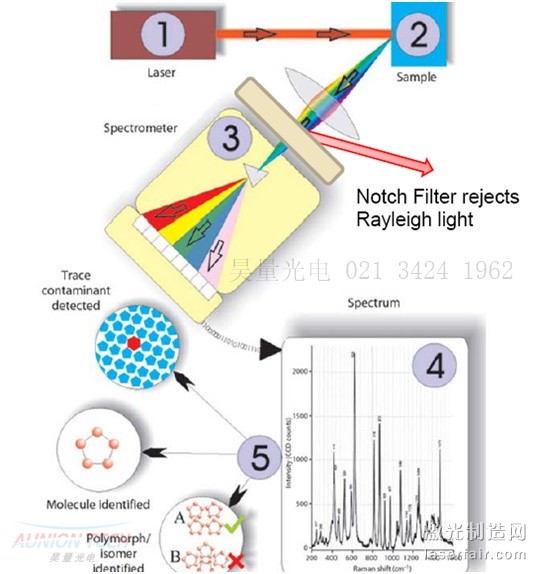

圖1          低波數陷波濾光片拉曼光譜檢測示意圖

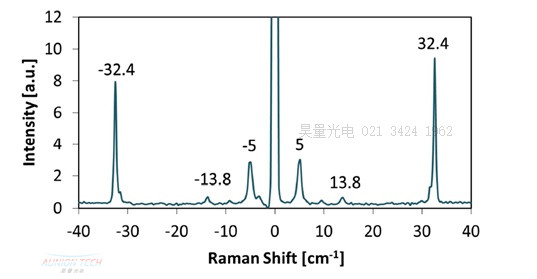

圖2       低至5個波數的拉曼光譜檢測圖

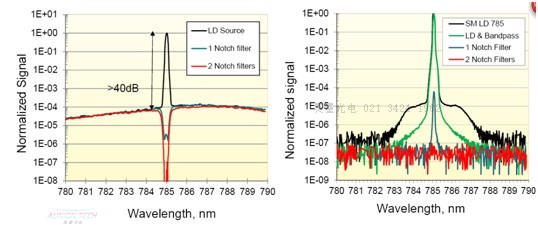

圖 3     785nm波長的光譜檢測

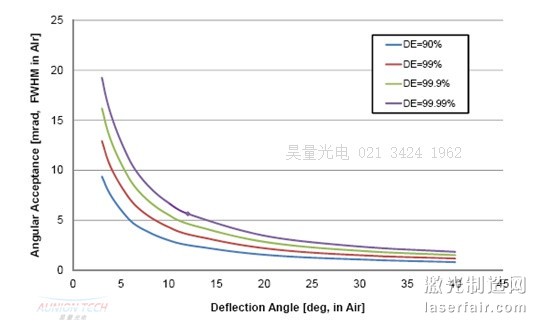

圖4   低陷波陷波濾光片的偏轉角與衍射效率的關系圖



       如下是上海昊量光電設備有限公司提供的常規波長的低波數陷波濾光片（BNF）得透射率（Internal Transmittance 簡稱I.T）數據：


       目前，這種新一代低波數陷波濾光片（BNF）已經陸續被我國的數個知名科研機構采納并被應用于一些重大科研項目中。

       此外，上海昊量光電設備有限公司在定制體布拉格光柵方面以展現出極其出色的能力。根據我們對大量定制客戶的跟蹤及反饋情況來看，上海昊量光電設備有限公司產品在各項技術參數方面均能滿足客戶要求并在實驗中發揮良好的作用。

供稿：昊量光電

如有需要請聯系:021 3424 1962

郵箱：info@auniotech.com
