窄線寬連續激光器廣泛應用于原子、分子以及物理光學領域，在精密測量設備中有著舉足輕重的作用。那些并不帶有波長穩頻技術的激光器，其短時間穩定性不適合很多應用。本文檔將會給您介紹一種簡單而強大的主動穩頻技術，控制并且穩定連續激光的波長，使其成為高精細光學諧振腔。精密光譜學和原子分子操控技術得益于該穩頻技術，并且在過去的幾十年發展迅猛。

影響激光器頻率穩定性的因素有很多：溫度變化、機械震動、大氣變化、磁場等等。穩頻的本質是保持諧振腔光程長度的穩定性。

下文中我們會介紹如何搭建激光穩頻的閉環控制系統及其特點，和所需要的設備。

閉環控制基礎

一個基本的反饋控制系統如下圖描述。激光器輸出的一部分光被探測器采集（鑒頻器），輸出誤差信號，伺服控制器分析采樣，并與標準頻率對比，自動調節腔長，將激光頻率恢復到特定的標準頻率上，從而實現穩頻的目的。

不同的激光器頻率固有噪音以及線寬差異很大，主要依賴于諧振腔的設計，增益介質的特性，以及一些其他參數，比如固體激光器的泵浦源的波動，機械振動等等。在半導體激光器系統中，較大的自發輻射速率也會帶來頻率/相位的噪音。

為了探測到激光器的頻率的波動，就需要一個非常穩定的參考頻率做比較。常用的做法是利用一個高精細結構的法布里—珀羅腔，可以提供一定時間內的穩定性。法布里—珀羅腔的共振頻率（Vm）取決于腔長L，可以表述為：Vm = m(c/2L)。諧振腔的機械結構隨著時間會有漂移（長時間穩定不會很好），但是可以提供很好的短期穩定性（~秒）。為了將激光器的頻率緊緊地鎖在法布里—珀羅腔的共振頻率上，必須要能快速的探測到該共振信號，并且具有較高的信噪比SNR。這是反饋系統中最具有挑戰的地方，而且會決定整個系統的性能。

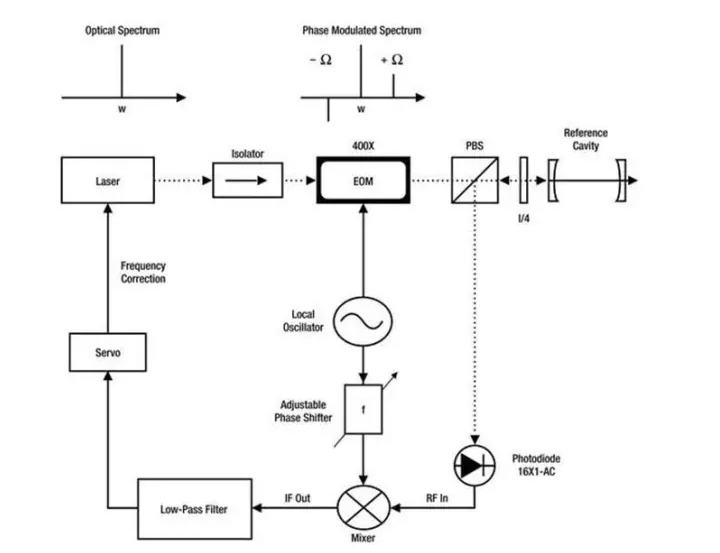

PDH實驗圖，EOM是電光調制器，

PBS：偏振分光鏡，1/4：四分之一波片

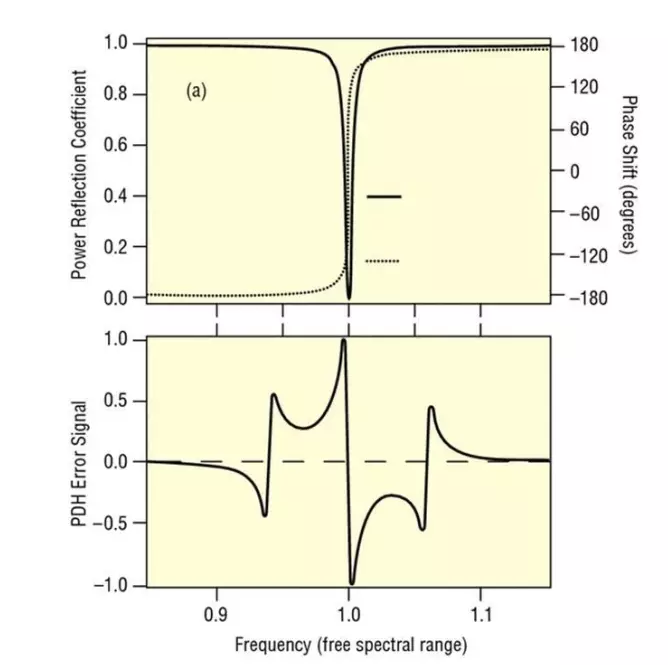

激光器的頻率和參考共振頻率的差異經過鑒頻器會轉化為電壓信號，鑒頻器的轉換效率D的單位為V/Hz。鑒頻器輸出的電壓，或者稱為“誤差信號”，可以有好幾種方法獲得。最好的辦法是用F-P腔的相位特性穩頻(Pound-Drever-Hall,PDH)。首先利用電光調制器對激光做相位調制，在激光載波兩側產生兩個振幅相等，相位相反的邊頻（忽略高階邊頻）。F-P腔完全與入射激光共振時，兩邊頻被F-P腔反射的強度相等，它們與載頻產生拍頻后的信號大小相等，相位相反，故完全抵消，輸出誤差信號為零。如果入射激光與F-P腔不完全共振，兩邊頻被F-P腔反射的強度不等，拍頻的信號相位相反，但強度不等，故輸出誤差信號不為零。誤差信號經過校正電路輸出到腔長控制器中，從而調節激光器諧振腔。

PDH穩頻控制中需要使用要求比較苛刻的產品，New Focus可以提供絕大部分，包括相位調制器(New Focus 型號4001或者4003)，低噪音光電探測器（型號16x1-AC系列）。

小結
上述穩頻方法可應用于New Focus可調諧半導體激光器TLB-7100，TLB-6700，TLB-6800系列。根據上述方法，自己搭建穩頻系統，可以在一定程度上提高頻率穩定性，但是僅僅作為一種穩頻的開始。如果您需要讓激光器達到更優越的性能，那么您需要考慮更多因素，如更高端的伺服控制系統，更具穩定性的參考諧振腔結構等。
