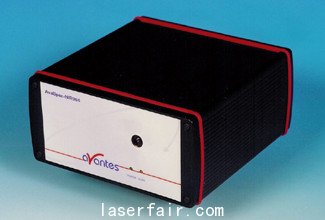

AvaSpec-NIR256 光纖光譜儀是基于 AvaBench-50 對稱式 Czerny-Turner 設計 ,
采用 InGaAs 探測器陣列。光譜儀有一個光纖輸入接口（標準的 SMA, 可選其他類型），準直和聚焦鏡，以及發散光柵。可以選擇 2 個不同散射和閃耀角度的光柵，實現 1000-2200nm 波長范圍內的測量。 AvaSpec-NIR256 包括一個 14 位 A/D 轉換卡，以及 USB2.0 高速接口。 AvaSpec-NIR256-1.7 特別適合測量 1000-1700nm 波長范圍內的應用，例如，塑料和水的吸收率。 AvaSpec-NIR256-2.2 有一個 2 級熱電 珀耳帖效應致冷的 InGaAs 探測器，特別適合測量 近紅外波段的（ 1000-2200nm ）。數字 IO 端口可以實現外部觸發以及對 Avantes 公司生產的快門和脈沖光源系列產品的控制。
新的 AvaSpec- NIR256 有一個 USB2 接口，該接口的每秒采樣速率為每秒 940 個光譜（包括板卡的信號平均處理），數據傳輸速度為 1.56ms ，并且支持模擬信號的輸入輸出。添加了藍牙（－ BT ）通信以及在板卡上存儲光譜的 SDRAM 卡選項。 AvaSpec- NIR256-1.7 通過 USB 端口供電， AvaSpec- NIR256-2.2 采用桌面機箱，由 100-240VAC 供電。都 附帶 AvaSoft-Basic 免費軟件、操作手冊、 USB 線。可以擴展為多通道（最多 128 通道） USB2 光譜儀，各個通道的不同探測器可以組合在一起。
技術數據
AvaSpec-256NIR 光柵選擇表
|
用途 |
可用范圍 |
光譜范圍 (nm) |
Lines/mm |
閃耀波長 nm) |
定單號 |
|
NIR |
1000-2200 |
1200 |
150 |
2000 |
NIRZ |
|
NIR |
1000-1700 |
700 |
300 |
1500 |
NIRA |
|
光譜儀平臺 |
AvaSpec-NIR256-1.7 |
AvaSpec-NIR256-2.2 |
|
光學平臺 |
對稱式 zerny-Turner 平臺 50 mm 焦距 |
|
|
波長范圍 |
1000-1700 nm |
1000-2200 nm |
|
分辨率 |
5.0 - 30 nm |
10.0 - 60 nm |
|
雜散光 |
< 0.1% |
|
|
靈敏度 |
20 計數點 /μW -per ms 積分時間 |
|
|
探測器 |
InGaAs 線陣 , 256 像素 |
InGaAs 線陣采用 2 級熱電致冷 TE-cooling, 256 像素 |
|
信噪比 |
1000:1 |
1000:1 |
|
AD 轉換卡 |
14 bit, 500 kHz |
14 bit, 500 kHz |
|
積分時間 (min) |
0.52 ms |
0.52 ms |
|
接口 |
USB 2.0 高速接口 , 480 Mbps |
|
|
采樣速度 包括板卡的平均 |
1.06 msec / scan |
|
|
數據傳輸速度 |
1.56 msec / scan |
|
|
數字 IO |
HD-26 連接器， 2 個模擬輸入 , 2 個模擬輸出 , 3 個數字輸入 , 12 數字輸出 , 觸發 , 同步 |
|
|
電源 |
默認 USB 供電 , 420 mA. |
外部電源 100-240 VAC |
|
尺寸 |
175 x 165 x 85 mm |
9.5" 桌面型 |
AvaSpec-NIR256 分辨率速查表 (FWHM)
|
狹縫尺寸 (μm) |
||||
|
光柵 (lines/mm) |
50 |
100 |
200 |
500 |
|
150 |
10.0 |
15.0 |
30.0 |
60.0 |
|
300 |
5.0 |
8.0 |
15.0 |
30.0 |

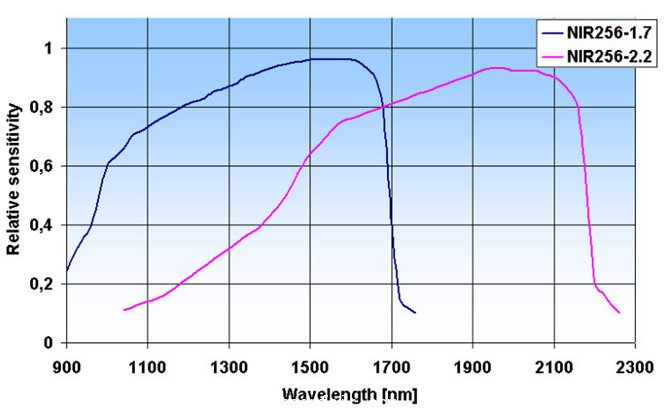

NIR 探測器響應曲線
|
訂貨信息 |
|
|
AvaSpec-256 - NIR 1.7 |
光纖光譜儀， 50mm Avabench ， 256 象素 InGaAs 探測器，高速 USB2 接口自主供電，包括 AvaSoft-Basic 軟件， USB 連接線， NIRA 光柵， 1000-1700nm,OSF-1000, 指定狹縫。 |
|
AvaSpec-256 - NIR 2.2 |
光纖光譜儀， 50mm Avabench ， 256 象素帶 2 級熱電致冷的 InGaAs 探測器，高速 USB2 接口自主供電，包括 AvaSoft-Basic 軟件， USB 連接線， NIRA 光柵， 1000-2200nm,OSF-1000, 指定狹縫。 |
|
選項 |
|
|
BT |
藍牙接口，僅適用于 USB2 平臺，包括天線 |
|
SDXXX |
內置 XXX MB SD 卡用于板卡上的數據存儲，僅適用于 USB2 平臺 |
|
SLIT-XX |
入射狹縫，寬度選擇 XX=50 ， 100 ， 200 ， 500μm 任一 |
