    高亮度LED恒流驅動電路設計(二)

    星之球激光 來源:電子發燒友2012-03-17 我要評論(0 )

    控制電壓與三個并聯檢流電阻的電壓共同作用到 IC 的反饋(FB)引腳。IC的內部控制環路使FB引腳的電壓保持在大約1.22V,因此,由于控制電壓與電流檢測電壓都必須保持在1.22...

    控制電壓與三個并聯檢流電阻的電壓共同作用到IC的反饋(FB)引腳。IC的內部控制環路使FB引腳的電壓保持在大約1.22V,因此,由于控制電壓與電流檢測電壓都必須保持在1.22V (由電阻R1和R5設置),更高的控制電壓將產生更小的電流。

      以下等式除了適用于本例外,還可用來設計其它的輸出電流和控制電壓:

    輸出電流公式

      其中:VREF = 1.22V、RSENSE是R2、R3與R4的并聯電阻值(= 5Ω)。

      在許多情況下,利用低頻(50Hz至200Hz) PWM方式調節LED電流非常方便,通過控制脈沖寬度調節亮度(圖4)。雖然LED在每個脈沖期間保持相同亮度,肉眼能夠察覺到短暫的亮度變化,但是,這種調節方法的優點在于光譜保持不變,采用幅度調節時光譜會隨著流過LED電流的變化而改變。

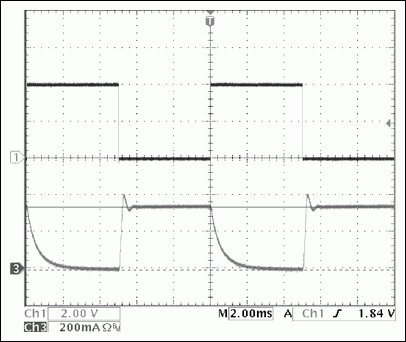

    圖1電路低頻PWM亮度調節的控制和LED電流波形

    圖4 圖1電路低頻PWM亮度調節的控制和LED電流波形

      Ch1:VCONTROL,Ch3:ILED。負載為三個串聯綠色LED,總電壓近似為9.5V。替換小的輸出電容,可以減小關斷時的振蕩幅度。

      采用100Hz、0V至約3.9V的方波控制波形時,LED電流的脈沖如圖4所示。一般來說,低頻PWM調光電路的效率比線性LED調光電路(圖2)更高。

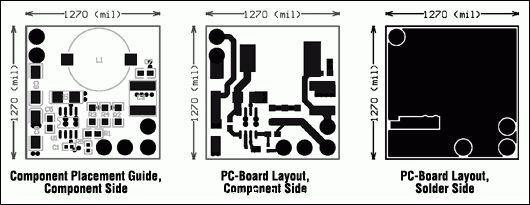

    圖1所示電路的PCB布局圖

    圖5 圖1所示電路的PCB布局圖

    結論

      圖1所示IC (MAX5035、MAX5033)為恒流驅動高亮度LED提供了一種高性價比方案,該方案具有以下優勢:

      高開關頻率(125kHz)允許選擇小電抗器件(L1和C2);

      能夠在寬輸入電壓范圍內實現高轉換效率;

      輸出電壓可達12V,能夠驅動三個串聯的高亮度綠色LED;

      無需機械散熱器;

      電壓范圍可擴展至76V,適用于驅動汽車高亮度LED;

      可用于24V信號標志燈和建筑照明;

      通過變化電流檢測電阻R2、R3與R4值,輸出電流可達到1A;

      內置開關功率MOSFET,簡化設計;

      可通過控制輸入引腳,利用模擬電壓幅度(線性調光)調節LED的亮度;

      通過控制輸入,利用低頻PWM信號調節亮度。
