一、引言：

       太陽能是人類未來的主要能源之一，由于它取之不盡用之不竭而且環保。是替代現有不可再生能源的一種趨勢。現世面上有形形色色的利用太陽能的產品：如太陽能汽車、太陽能熱水器、大陽能空調、太陽能電池等等。現就介紹Haiwell(海為)PLC在太陽能熱水器方面的應用。

二、太陽能系統概述

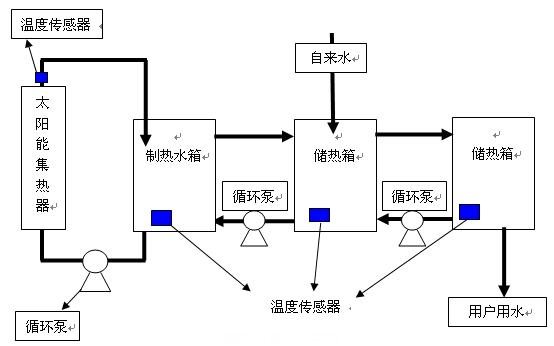

       太陽能主要由太陽能轉化系統、儲熱系統和恒溫系統組成。利用太陽能輻射將大陽能轉化為水的熱能，通過冷水與熱水的溫度差來控制循環泵運行進而來控制熱水的循環，達到加熱水的目的。部分功能圖如下所示。

三、系統結構

四、系統的優點

       1、海為簡易的模擬量編程，無論是電流信號（4～20mA、0～20mA）或是電壓信號（1～5V、0～5V、0～10V、–10~10V）還是溫度傳感器信號（熱電偶、熱電阻）。都不需要用From或To指令就可讀取到每個信道的值。當不使用工程量時對應的碼值統一為0～32000的碼值；選擇使用工程量時，可根據設定上下限碼值，那樣可不用寫轉化程序，直接讀取對應的AI就是工程量值。

       2、海為智能化的模糊溫度控制指令，不需要設置任可的調節參數就可以做到恒溫控制，減少技術人員編寫程序和工程調試的時間。

       3、軟件自帶的仿真功能可檢驗所編寫的程編的正確性，大提高了編程和調試速度。

五、總結

       原系統主要是采用溫控表來進行恒溫控制和熱水的循環加熱，采用Haiwell(海為)PLC做為核心控制器件不僅大提高了可靠性，而且也節約了成本。無論從外觀和操作性方面都提升一個檔次，更容易讓戶氣所認可。
