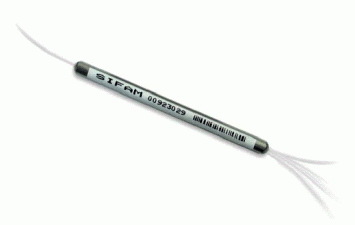

古奇公司的保偏光纖合束器能夠有效的將兩束正交的偏振信號光耦合到單根光纖輸出。通常用于將兩束泵浦激光光束耦合到摻鉺光纖放大器或喇曼放大器中提高泵浦功率。所有的輸入輸出都用保偏光纖。
|
主要特性： ?低插入損耗 ?高承受功率 ?分為9xx, 10xx, 14xx 和 15xx系列合束器 ?摻鉺光纖放大器 ?喇曼放大器 ?海底光纖通訊系統 ?相干光學通訊 |
|
1. 中心波長可從工作波長范圍內選擇。
2. 如需其它波長，請與我們聯系。

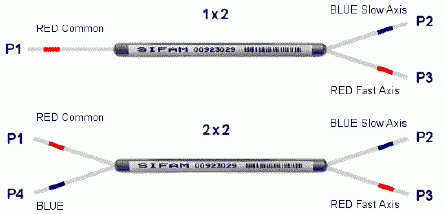

3. 插入損耗指在中心波長時的損耗 （不包括TDL和連接器損耗）。 結構形式：
光學參數：
|
技術參數 |
9xx |
10xx |
14xx |
15xx |
16xx |
|
|
中心波長范圍1,2 |
915-999nm |
1000-1099nm |
1400-1499nm |
1500-1599nm |
1600-1650nm |
|
|
插入損耗（快軸）3 |
||||||
|
M級 |
最高 |
0.40dB |
0.40dB |
0.40dB |
0.50dB |
0.50dB |
|
W級 |
最高 |
0.60dB |
0.60dB |
0.60dB |
0.70dB |
0.70dB |
|
外殼選擇 |
3 |
3 |
3 |
3 |
3 |
|
|
1x2和2x2的外形尺寸（直徑x長度） |
3x71mm |
|||||
|
插入損耗（慢軸）3 |
||||||
|
M級 |
最高 |
0.35dB |
||||
|
W級 |
最高 |
0.40dB |
||||
|
回波損耗/方向性 |
最低 |
50dB |
||||
|
TDL |
典型 |
0.15dB |
||||
|
尾纖抗拉強度 |
最高 |
5N |
||||
|
承受功率 |
最高 |
4W |
||||
|
光纖類型 |
所有端口采用保偏光纖 |
|||||
|
尾纖 |
鍍膜光纖 |
|||||
|
工作溫度 |
-5到75oC |
|||||
|
儲藏溫度 |
-40到85oC |
|||||
#p#分頁標題#e#

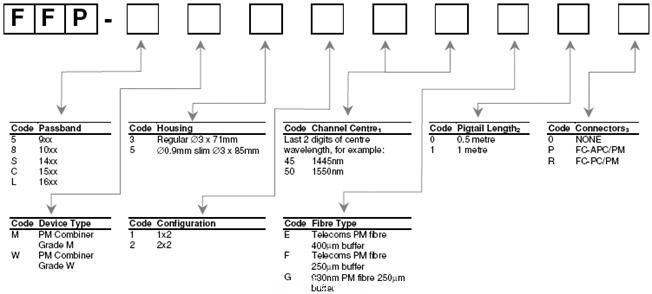

訂貨信息：
例如：FFP-SM3245F10 (保偏光纖合束器，M級，普通外殼，2x2，中心波長：1445nm，電信保偏光纖250 μm緩沖器，1米尾纖，沒有連接器)
1.中心波長必須在波長的范圍內，請參照以上的光學規格表。
2.最短尾纖長度，如有需要，我們也可以提供其它尾纖長度。
3.以上表格中的插入損耗并不包括連接器損耗。如有需要，我們也可以提供其它的連接器。
