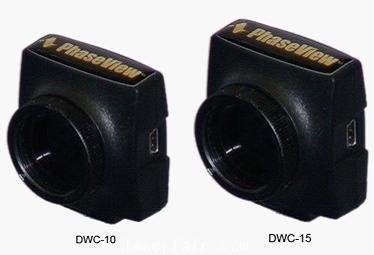

DWC 數碼波前攝像機具有杰出的測量能力，可用來進行實驗室科學研究或為工業特殊研發目的所服務。DWC數碼波前攝像機是一款靈巧的光學設備，能夠提供目前波前分析領域最高的分辨率與良好的動態范圍。提供的配套波前分析軟件能夠很快從任何高分辨率波前相機采集數據，進行波前獲得、測量和分析等工作，是從自動獲取到波前展示、分析和報告的有效工具，并提供2D和3D等多種界面。
特點：
•光相位及光強同步測量
•高分辨率波前分析圖
•離軸，像散，離焦及高階像差的實時監測
•即插即用，實時讀取
•小巧輕便，方便測量
•即插即用型USB波前傳感器

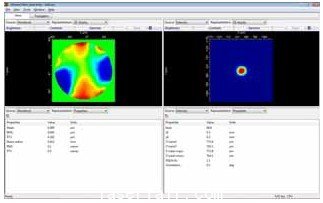

Zernike系數測量
3D波面圖繪制
可測量：
離軸、離焦、像散、慧差像差、高階像差、調制傳遞函數，點擴散函數等參數
波前及光強仿形
應用
•高精度光束分析
•采用空間光束調制器進行光束監測和分析
•復雜光路的波前分析
•低階和高階像差測量
•激光光束特性
•自適應光學
主要技術參數：
|
型號 |
DWC-10 |
DWC-15 |
|
相機分辨率 |
1280 x 1024 |
1280 x 1024 |
|
像素尺寸 |
5.20 μm |
5.20 μm |
|
最大幀頻率 |
15Hz |
15Hz |
|
曝光時間 |
40 μs –70 ms |
37 μs –970 ms |
|
像素位深 |
10 Bit |
10 Bit |
|
波長 |
400 – 900 nm |
350 – 1100 nm |
|
波前圖數據點 |
350 x 350 |
350 x 350 |
|
平面波前分辨率 |
< 1 μm |
5.20 μm |
|
自由孔徑直徑 |
2 mm |
2 mm |
|
測量參數 |
位置，尺寸，光強，像差 |
位置，尺寸，光強，像差 |
|
相機系統飽和 |
1.70μW/cm2, 0.9nW/cm2 (CW@ 633 nm, w/o ND filters) |
1.70μW/cm2, 0.9nW/cm2 (CW@ 633 nm, w/o ND filters) |
|
像差范圍 |
波前斜率，離焦，棱鏡 |
低階和高階像差 （可達36階澤尼克系數） |
|
波前精度 |
λ/ 15 rms @ 633nm |
λ/ 15 rms @ 633nm |
|
波前敏感度 |
λ/ 50 rms @ 633nm |
λ/ 50 rms @ 633nm |
|
波前斜率范圍 |
> 15° |
> 15° |
|
波前斜率準確度 |
6 μrad |
6 μrad |
|
焦點范圍 |
1200λ |
1200λ |
|
接口 |
C |
C |
|
計算機接口 |
USB 2.0 |
USB 2.0 |
|
重量及尺寸 |
350g ‐ 55 x 41 x 80 mm |
350g ‐ 44 x 44x 25.4mm |
