用于大功率CO2激光切割的聚焦機頭

適用于激光焊接和淬火

•具有工業優良品質的庫格勒反射鏡聚焦系統LK系列

•結構緊湊，模塊化組件使加工方式靈活

•庫格勒公司高精密的制造技術，使得調節和光學元件

的更換簡單易行

•采用直接水冷卻的反射鏡

KUGLER LK系列激光聚焦系統是經過實踐證明性能良好的加工機頭，最適用于各種不同的激光焊接和淬火。這種激光聚焦機頭是一種激光反射系統，內裝有平面反射鏡和非球面反射鏡。由于在反射鏡面正后方裝有直接水冷卻，所以本系統可使用的激光功率從幾百瓦到20千瓦以上。

聚焦系統中的金屬反射鏡由高精密的金剛石車床和高速切削機加工而成，可以產生理想的成形精度來產生衍射限制成像。為了在一個確定的加工平面內實施焊接，可以根據具體的應用，對加工機頭進行線性的或者預先設定的角度調整。為了實施靈活焊接，庫格勒激光聚焦機頭可以配備手動的或電動的方向旋轉部件供選用。

庫格勒激光加工機頭LK190和LK390上的電動旋轉部件可以對A軸(聚焦部件的旋轉軸）在較大的角度范圍的運動進行計算機數字控制。含有精密傳動箱的同步馬達和含有數字接口(EnDat)的絕對解碼器可以對激光加工工具進行軸向控制，使得角度調節的精度極高。

借助于一個傾斜調節器，可以對加工機頭實現一次性2自由度調整。預先夾緊使之不動的設計可以防止在機械加工工具運動過程中調誤的狀況發生。

當選用通光孔徑為35mm(LK190)、50mm(LK390)和70mm(可按用戶需求提供LK490，焦距150mm300mm時，庫格勒激光加工機頭在工業領域應用范圍甚廣。模塊化設計原理使用戶能夠按自己的需要對激光焊接機頭進行不同形式的組合。在聚焦機頭上可以按需配置(標準配置）橫向噴氣嘴和保護氣體送氣管以及高度調節器來個別的調節噴氣嘴的距離(見數據表CJ20）。

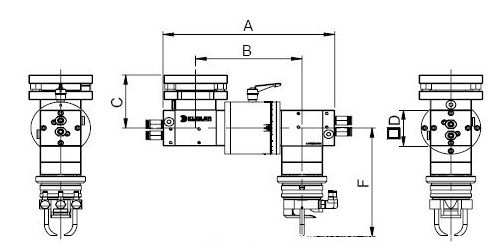

尺寸

含有手動旋轉部件的激光焊接機頭
