激光淬火則可以對新模具進行相變強化，即以高能量的激光束快速掃描工件，被掃描的部分以極快的速度升高到相變點以上，隨后自冷至馬氏體點以下，組織轉變為細晶馬氏體，從而實現表面相變強化。

與傳統強化手段相比的優勢：

  1.激光表面相變硬化后的硬度比傳統強化手段高3－5HRC

  2.變形小，可對局部、溝槽、內壁、刃口等進行激光強化，可加工形狀復雜的零件，相變硬化層組織細密，位錯密度高，幾乎不破壞表面粗糙度，一般不需要冷卻介質，無污染

  3.加工過程采用計算機控制，質量可靠。

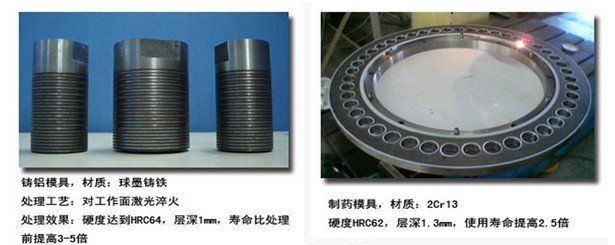

 以下是模具激光淬火的幾個案例：

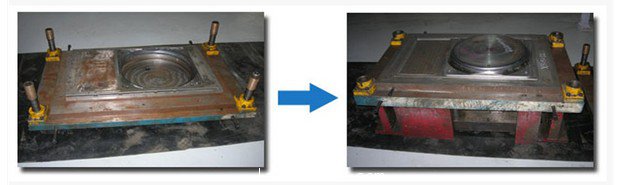

處理工藝：對R角磨損部位激光淬火

  處理效果：HRC56，層深1.5mm，壽命比新件高2倍
