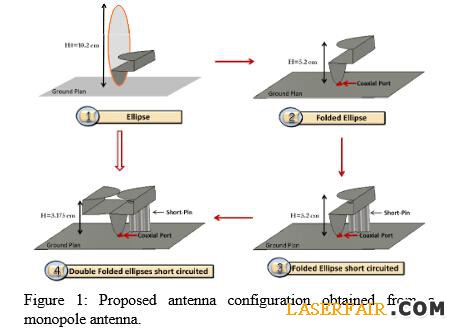

近日，在由Jean-Marie Floch et al.博士發表的一篇名為《3D打印緊湊型GSM / UMTS / LTE寬帶天線（New Compact Broadband GSM/UMTS/LTE Antenna Realised by 3D Printing）》介紹了一種可用于移動通信的革命性全向輻射結構設備原型。而這個設備原型是論文作者用一臺普通的桌面型3D打印機打印出來的。這個原型是通過一種與商用有關的優化技術數次折疊兩個橢圓而形成的一種復雜的三維形狀，最終的結果是能夠滿足當下日益增長的數據交換需求的寬帶天線。

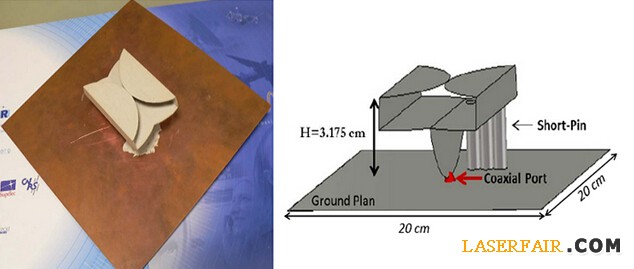

制造的天線原型

解構3D打印工藝

這個原型裝置首先用ABS塑料3D打印出來，然后在原型的表面施加一層銀質的金屬化層。據研究者稱，橢圓形是該裝置功能設計的基礎，而該全向天線上的一個短接設置則是其得以實現里程碑式低頻帶目標的關鍵。

短接的位置經過了精心計算，它會在天線上形成一個具有50歐姆輸入阻抗的同軸線路，可以實現無線傳輸數據的最優速率。總而言之，通過折疊將天線的總高度降至僅為1.25英寸，這是一個了不起的進步。

與同類產品相比，在如此小的尺寸上還能滿足嚴格的頻帶要求，這使它在移動通信和寬帶系統領域有著廣泛的應用前景。

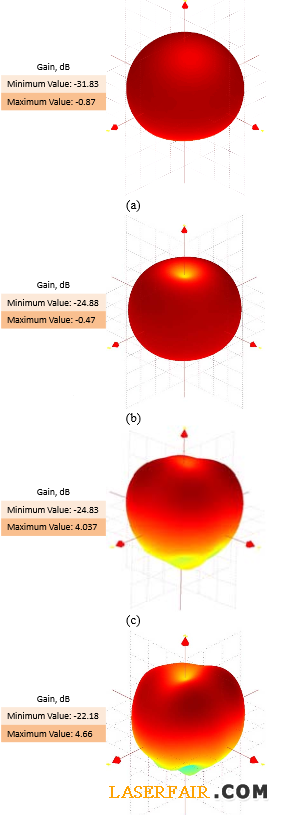

該寬帶天線在不同頻率下的測量輻射圖案（a）0.7GHz，（b）0.96GHz，（c）2GHz，（d）2.7GHz

相比其競爭對手原型的能力，以滿足嚴格的頻帶要求在這樣一個縮小的尺寸使它成為一個有前途的突破寬帶系統的領域和移動通信。

阻抗帶寬實驗

如前所述，該裝置可以支持從700兆赫到2700兆赫寬帶寬，而這一帶寬足以覆蓋GSM、UMTS和LTE頻帶，使得該緊湊型寬帶天線能夠充分地響應并集成在4G通信網絡中。

當進行最大5dB增益測試中，該天線被測出了65％的平均輻射效率。在進行回波損耗模擬的測量中它的表現也很好。除此之外，經過測量，該天線的效率在低頻段為50%以上，而在較高的頻段高達70%以上。由這些測試結果可見，使用3D打印技術制造的電信設備不僅可行，而且相當的可靠和準確。

事實上，Jean-Marie博士用來制造寬帶天線的3D打印機價格僅為330美元。
